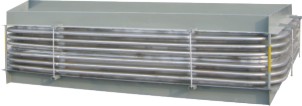

矩形煤粉管道三向補償器
矩形煤粉管道三向補償器技術參數：
1、 熱風管道母管道2200X1600、支管道1400X1000 (mm)；
2、 管道介質：熱風；
3、 介質溫度：320-350度；
4、 工作壓力：15KPa；
5、 1400X1000三向補償器軸向補償量：30mm、徑向補償量：28mm。2200X1600三向補償器軸向補償量：80mm、徑向補償量：30mm
矩形煤粉管道三向補償器技術要求：
1、 現場實際測量，提供的三向補償器出入口與原管道矩形連接孔一致。
2、 由于介質是熱風及部分煤灰，內部矩形套管應考慮其膨脹間隙。
3、 三向補償器設計承受壓力大于15KPa；CE波材質為1Cr18Ni9Ti；導流板材質為16Mn。
4、 三向補償器出、入口采用矩形法蘭連接，生產廠家要根據我廠現場熱風矩形管道的尺寸來確定三向補償器的連接尺寸。
5、 生產廠家所制作的三向補償器需滿足甲方現場熱風管道安裝空間、位置的要求。
6、 三向補償器要求操作力矩小，調節靈活，標注進出口方向。
7、 買方需向賣方提供整套設備圖紙4份，作為設備驗收時的重要技術資料依據。
8、 三向補償器使用壽命要求5年以上，如在此期間出現因制作質量造成的缺陷，賣方免費現場解決。
