| 圓形三維補償器 | ||||||||||||||||||||||||||||||
 |
||||||||||||||||||||||||||||||
|

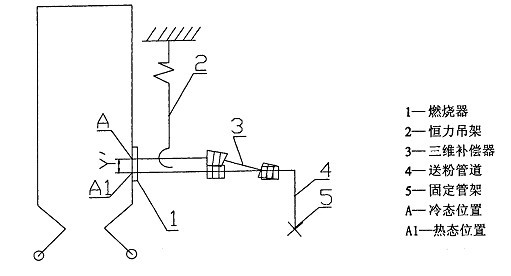

一、概況 圓形三維補償器主要用于電廠鍋爐送粉管道，吸收鍋爐爐膛向下熱膨脹和爐膛的橫向膨脹及送粉管道的熱位移。本補償器能吸收任意方向的位移。本部件一般裝設在燃燒器入口的水平或垂直送粉管道上。規格系列DN200~DN600，系列外的規格，可向制造廠另行訂貨。 1、水平布置 標號：D-LD2000-65301~65339 補償器位移形式：主要吸收橫向位移和少量的軸向位移。 為減少磨損和流阻，本部件一般在現場按冷緊狀態安裝（又稱偏裝）。冷緊量Y0一般按燃燒器接口熱態時向下膨脹量的50％~100％，如下圖示： |
||||||||||||||||||||||||||||||
 |
||||||||||||||||||||||||||||||
|
2、垂直布置 標號：D-LD2000-65341-65379 補償器位移形式：主要吸收軸向位移和較小橫向位移。 為減少A點受力，本部件在制造廠家出廠前進行預拉伸，如下所示： |
||||||||||||||||||||||||||||||
 |
||||||||||||||||||||||||||||||
|
二、性能參數 1、使用壓力:≤0.1MPa(設計爆破壓力≥0.35MPa); 2、使用溫度:.0~350℃ 3、波紋管結構：奧氏體不銹鋼板雙層結構，內層0Cr17Ni14MO2,外層0Cr18Ni9(GB3280) 4、產品剛度 參數表中列出的剛度均系20℃時的剛度，由下表得到實際溫度下對應的剛度。
補償器同時吸收軸向位移X、橫向位移Y.應滿足X≤XO,Y≤YO.參數表中所列的軸向補償量主要為壓縮位移。 6、疲勞壽命≥1000次。 參數表中所列補償量對應的疲勞壽命 7、連接方式：對焊連接 三、訂貨時需要提供的參數 1、送粉管道的外徑×壁厚； 2、產品的長度及補償量。 |
||||||||||||||||||||||||||||||

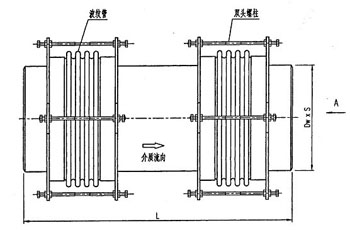

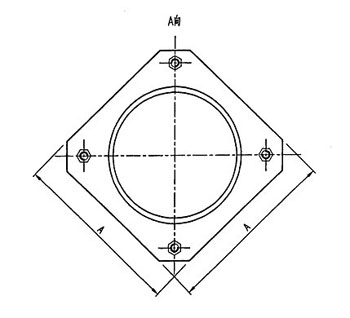

| 標號：D-LD2000-65301~65339 | ||||||||||||||||||||||||||||||
  |
||||||||||||||||||||||||||||||

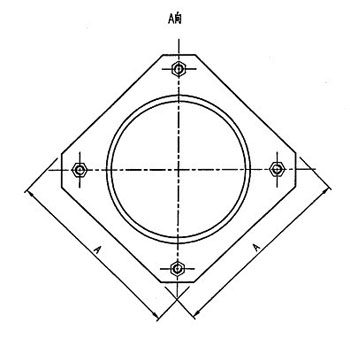

| 標號：D-LD2000-65341-65379 | ||||||||||||||||||||||||||||||
  |
||||||||||||||||||||||||||||||
