首頁>>防水套管>>A型柔性防水套管

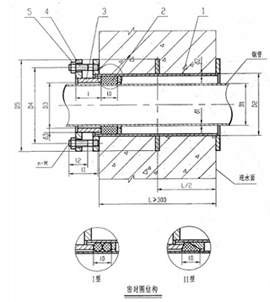

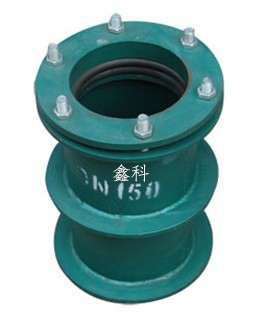

A型柔性防水套管

 材料表（A型柔性防水套管）：

序號 名稱 數量 材料 備注
1 法蘭套管 1 Q235-A 焊接件
2 密封圈Ⅰ型 2 橡膠 　
密封圈Ⅱ型 1 橡膠 　
3 法蘭壓蓋 1 Q235-A 焊接件
4 螺柱 π 4.8 GB897-88A
5 螺母 π 4 GB/T41-2000

說明（A型柔性防水套管）：
 1、當迎水面為腐蝕性介質時，可采用封堵材料將縫隙封堵，做法如下 柔性防水套管（A）型安裝圖，柔性防水套管（B）型安裝圖
2.防水套管穿墻處如遇非混凝土墻壁時，應局部改用混凝土墻壁，其澆注范圍應比翼環直徑（DS）大200，并且必須將套管一次澆固與墻內，
3.穿管處混凝土墻厚應不小于300，否則應使墻壁一邊加厚或兩邊加厚。加厚部分的直徑至少為D5+200.
4.防水套管的重量以L=300計算，如墻厚大于300時，應另行計算。
 柔性防水套管尺寸、重量表：

DN D1 D2 D3 D4 D5 Ⅰ 10 Ⅰ1 Ｉ2 D1 D2 D3 n-M A型重量 B型重量
Ⅰ型 Ⅱ型 Ⅰ型 Ⅱ型 Ⅰ型 Ⅱ型
50 60 95 65 145 200 65 28 / 72 30 3.5 4 8 4-M12 14.4 / 14.6 /
65 76 114 80 165 220 65 28 25 72 30 3.7 4 8 4-M12 16.89 17.07 17.16 17.35
80 89 127 95 180 235 65 28 25 76 38 4 4 10 4-M16  21.12 21.31 21.42 21.61
100 108 146 114 200 255 65 28 25 76 38 4 4.5 10 4-M16  24.37 24.58 24.71 24.92
125 133 180 140 235 290 65 28 25 76 38 4 6 10 6-M16 31.92 32.31 32.43 32.82
150 159 203 165 260 315 65 28 25 76 38 4.5 6 10 6-M16 35.77 36.17 36.31 36.72
200 219 265 226 320 375 65 28 25 76 38 6 6 10 6-M16 44.69 45.29 45.29 45.87
250 273 325 280 380 435 65 28 25 76 38 8 8 10 8-M16 59.41 60.22 60.43 61.33
300 325 377 333 435 495 72 28 30 90 46 10 10 10 8-M20  89.37 90.02 90.35 91.14
350 377 426 385 485 545 72 28 30 90 46 10 10 10 8-M20  99.74 100.3 100.7 101.5
400 426 480 435 540 600 72 32 30 90 46 10 10 10 12-M20  114 114.8 115.3 116.4
450 480 630 488 590 650 72 32 30 90 46 10 10 10 12-M20  124.1 124.7  /  /
500 530 585 538 645 705 72 32 30 90 46 10 10 10 16-M20 139.3 140.5  /  /
600 630 690 640 755 820 75 32 30 104 54 10 10 12 16-M24 197.2 198.2  /  /
700 720 780 730 845 910 75 40 30 104 54 10 10 12 20-M24 222.6 223.7  /  /
800 820 880 830 950 1020 80 40 40 117 60 10 10 12 20-M27 280 282.3  /  /
900 920 980 930 1050 1120 80 40 40 117 60 10 10 12 20-M27 309.6 312.2  /  /
1000 1020 1080 1030 1150 1220 80 40 40 117 60 10 10 12 24-M27 341.1 344.0 /   /
